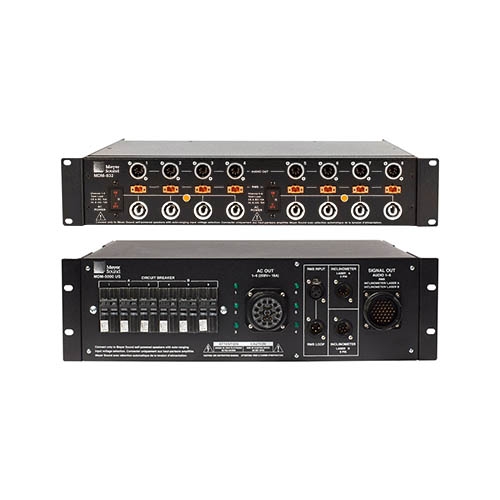

MDM 신호와 전력 분배
MDM은 MeyerSound 스피커 시스템으로 편리한 전력 분배와 오디오와 AC 파워, RMS의 유연한 라우팅을 제공하는 제품입니다.
MDM-5000은 LEO 패밀리 시스템으로 AC 전원, 오디오 신호, RMS의 빠른 연결과 효율적인 분배가 가능한 렉 마운트 유닛 입니다. 전면부에는 오디오와 전력 표준 멀티코어 커넥터가 있으며, 후면부에는 오디오, RMS와 전력을 별개의 커넥터로 지원합니다.
MDM-832 분배 모듈은 최대 8채널의 AC 전원과 밸런스 오디오, RMS를 다수의 MeyerSound 스피커 시스템에 루팅 할 수 있으며 앰프 내장형 스테이지 모니터와 전력 요구량이 중간에서 낮은 수준의 라우드스피커 휴대성과 사용 편의성을 향상 시킵니다.
MDM-5000 SPECIFICATIONS
Front Panel
Analog Audio Outputs : Six channels from LK37 37-pin male connector
RMS Network/Thru : Two gold-plated XLR 3-pin network connectors (one male and one female) reporting loudspeaker amplifier operating parameters to the RMServer
Laser Inclinometer : One gold-plated XLR 5-pin male connector (Recline); one XLR 6-pin male connector (ProSight)
AC Outlets : Six circuits from Socapex 19-pin female connector
LEDs : Six LED indicators for AC voltage presence
Circuit Breakers : Six 16 A RCBO type C breaker switches for enabling AC outputs 1–6
Rear Panel
Analog Audio Inputs : Six gold-plated XLR 3-pin female connectors
Six gold-plated XLR 3-pin male loop output connectors to patch to inputs
Analog Audio Outputs : Six gold-plated XLR 3-pin male connectors
Analog Audio/RMS Outputs : Six gold-plated XLR 5-pin male connectors
RMS Network : Six RMS FT-10 network connectors
AC Outlets : Six powerCON 20 female connectors
AC Inlets : One CEE 32A male connector with loop output
AC Power
Input Type : 3-phase Wye
3-Phase AC Inlet Connection : L1, L2, L3, Neutral, Ground
Safety Rated Voltage Range : 220–240 V AC per phase, 50–60 Hz
Output Load : Branch outputs wired as Wye loads to deliver 230 V (nominal) to loudspeakers
Branch Voltage Output : 220–240 V AC (Line-Neutral-Ground)
Maximum Long-Term Continuous Current Draw : 16 A per circuit or 32 A maximum load per phase
Physical
Dimensions : 3-space rackmount
19.00 inches W x 5.25 inches H x 15.30 inches D(483 mm x 134 mm x 388 mm)
Finish : Low-gloss black, very fine textured
MDM-832 SPECIFICATIONS
Front Panel
Analog Audio Outputs : Eight gold-plated XLR 3-pin or 5-pin male connectors
RMS Loudspeaker : Eight RMS FT-10 network connectors
LEDs : Two LED indicators for AC voltage presence
AC Outputs : Eight powerCON 20 connectors
Circuit Breakers : Two 15 A breaker switches for enabling AC outputs 1–4 and 5–8
Rear Panel
Analog Audio Inputs : Eight gold-plated XLR 3-pin female connectors
Link switches to route to outputs
RMS Network/Thru : Two RMS FT-10 network connectors with terminator,
reporting all connected amplifier operating parameters to the RMServer™
AC Input : One powerCON 32 connector
AC Power
Operating Voltage Range : 100–240 V AC, 50–60 Hz
Total Load, Outputs 1–4 : 12 A (UL/cUL); 15 A (IEC/EN)
Total Load, Outputs 5–8 : 12 A (UL/cUL); 15 A (IEC/EN)
Output Load : 24 A (UL/cUL); 30 A (IEC/EN)
Physical
Dimensions : 2-space rackmount enclosure
483 mm x 89 mm x 216 mm
Weight : 5.4 kg
Finish : Low-gloss black, very fine textured
