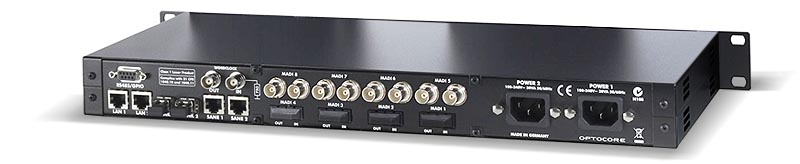

Standalone and networked MADI switch
M12-OPT/BNC
Standalone and networked MADI switch
M12-OPT/BNC는 단일 채널 라우팅 및 브리징 기능을 갖춘 독립형 광학 및 동축 MADI 스위치입니다. M12는 광 OPTOCORE® 및 Cat5 SANE 디지털 네트워크 시스템과 네트워크화되고 통합될 수 있습니다. 이 장치는 512개의 입력과 512개의 출력 디지털 오디오 채널을 제공하는 8개의 듀얼 동축 MADI 포트를 제공합니다.
오디오 엔진에는 단일 채널 라우터가 장착되어 있어 동일한 장치 내에서 또는 원격 장치 간에 모든 MADI 스트림에서 라우팅할 수 있습니다. M12는 매우 강력한 독립형 MADI 라우터 또는 Optocore 파이버 링 네트워크의 다중 채널 MADI 인터페이스로 사용할 수 있습니다. M12에는 또한 표준 CAT5 케이블(MADI over Cat5)을 통해 최대 256개의 오디오 채널을 보내고 받을 수 있는 두 개의 SANE 포트가 장착되어 있습니다. 두 개의 LAN 인터페이스와 함께 SANE 포트를 사용하여 이더넷 데이터도 전환할 수 있습니다.
M12는 디지털 콘솔, DAW, 재생 장치 및 전문 방송 장치와 같은 MADI 입력 및 출력을 갖춘 광범위한 전문 오디오 장치를 위한 완벽한 메인 MADI 허브 장치입니다. 하나의 M12로 교환되는 엄청난 양의 채널은 디지털 콘솔 시스템에 이상적이고 비용 대비 효율적인 인터페이스이자 개별 채널 라우팅 기능을 제공하는 완벽한 중앙 장치입니다.
특징
Single-channel routing and MADI stream bridging
4 x duplex fibre and 4 x dual coaxial MADI ports – 512 IN / 512 OUT
2 x high-speed uplinks for redundant Optocore ring integration
2 x SANE ports for MADI Cat5, X6R/V3R/Y3R-TP or LAN connectivity
4 x RS485/422
2 x LAN
Word Clock I/O
Dual redundant PSU
제품 사양
MADI Ports Convention AES10-1991 / AES10-2003
Inputs Number / Connectors 4 / coaxial BNC ; 4 / optical SC
MADI digital audio channels 56 or 64 per Input
Outputs Number / Connectors 4 / coaxial BNC ; 4 / optical SC
MADI digital audio channels 56 or 64 per Output
Data rate / Wavelength 125 Mbps / 1310 nm (typical)
Impedance Termination 75 Ω
Max. cable length 50/125μm 1500m / 5000 ft.
SANE, LAN ports Convention
Audio TIA – 568A/B, Optocore 200 Mbit/s
LAN TIA – 568A/B, IEEE – 802.3 10/100 Mbit/s
Auxiliary Ports Convention EIA / TIA-485
Data channels Digital control data 4
Data rate Up to 10 Mbps
Impedance Termination 330 Ω
Source ≤ 10 Ω
Word clock Hardware standard 75 Ω / BNC
Data rate Depending on used sample rate 44,1 / 48 / 88,2 / 96 / 176,4 / 192 kHz
Impedance Output 75 Ω Input 1k / 75 Ω software switch
Optical Link Input, Output, Dual – Full bandwidth
Connection Duplex LC (SFP MODULES)
Protocol Optocore
Transmission Full duplex
Data rate 2 x 2 Gbps
Optical wave guide cable lengths Multimode fiber 50 µm ≤ 700 m
Monomode fiber 9 µm ≤ 120 km (on request)
Power supply 2 independent power supplies with function check and automatic switch-over
Type Switch-mode, universal input
Mains voltage 100...240VAC, 50/60Hz, 10VA-typ
Frequency 50 ... 60 Hz
Remote Control
RS232 Convention EIA / TIA-232 R x D, T x D / 57 600 Baud
USB Port Interface to PC
Dimensions 1 RU / 19”
W x H x D 483 x 44 x 200 mm 19.2 x 1.73 x 7.87 inch
Weight 2.83 kg 6.2 lbs
원문
M12-OPT/BNC is a standalone optical and coaxial MADI switch with single-channel routing and bridging capabilities. M12 can be networked and integrated with the optical OPTOCORE® and Cat5 SANE digital network systems. The unit provides eight dual coaxial MADI ports, offering 512 input and 512 output digital audio channels.
The audio engine is equipped with a single channel router, enabling routing from/to any MADI stream, either within the same device or between the remote devices. M12 can be used either as an extremely powerful standalone MADI router or as multi-channel MADI interface for the Optocore fiber ring network. The M12 is additionally equipped with two SANE ports, which enable sending and receiving up to 256 audio channels via standard CAT5 cable (MADI over Cat5). SANE ports together with two LAN interfaces can be used to switch Ethernet data as well.
The M12 is the perfect main MADI hub unit for a wide range of professional audio devices with MADI inputs and outputs such as digital consoles, DAW, playback devices and professional broadcast units. The huge amount of channels exchanged by one M12 makes it the ideal and the most cost effective interface for digital console systems as well as a perfect central device offering individual channel routing feature.
